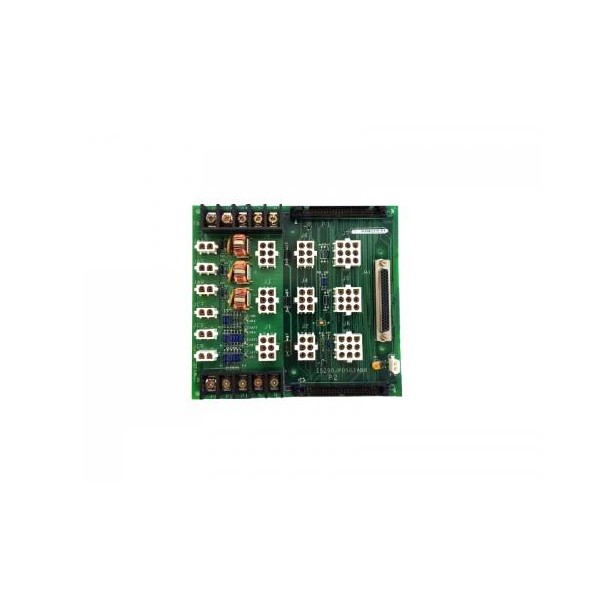

GE IS200JPDSG1A 배전 액세서리 카드
개요
GE IS200JPDSG1A는 Mark VIe 제어 시스템의 배전 액세서리 카드입니다. 이는 배전 시스템 피드백 I/O 인클로저 IS220PPDAH1A용으로 특별히 설계되었습니다(IS220PPDAH1A와 함께 사용하는 경우 펌웨어 버전이 일치해야 함). 이 모듈은 15개의 서로 다른 플러그인 커넥터, 분기 회로 퓨즈 및 출력 커넥터를 통해 배전 시스템을 관리합니다.
🚀기능 및 특징
- 단일 버스 모드:IS200JPDSG1A 보드는 점퍼(TB1/TB2)를 통해 3개의 버스를 단일 전원 공급 장치로 결합할 수 있습니다.
- 높은 전류 용량:IS200JPDSG1A 보드는 25A의 단일 버스 용량을 지원하며, 3개의 공통 접지 버스에 걸쳐 총 용량은 75A입니다.
- 2단계-π-유형 필터링:IS200JPDSG1A 보드는 점화 펄스와 가변 주파수 고조파를 견딜 수 있습니다.
- 보드-레벨 계단식 확장:IS200JPDSG1A 보드는 인접한 보드 간의 직접 연결을 지원하므로 배전 시스템을 확장할 수 있습니다.
명세서
|
목 |
세부 |
|
모델 |
IS200JPDSG1A |
|
단일 버스 용량 |
25A(R/S/T 버스당) |
|
총 지상 용량 |
75A(버스 3대 공유) |
|
주전원 입력 |
JR/JS/JT 커넥터(각각 R/S/T 버스용) |
|
피드백 신호 포트 |
P1(PPDA I/O 팩으로) / P2(다른 전원 보드에서) |
|
호환 가능한 I/O 모듈 |
IS220PPDAH1A(PPDA 피드백 팩) |
|
무게 |
약. 1.2kg(브래킷 포함) |
응용 시나리오
IS200JPDSG1A는 다음 영역에서 사용됩니다.
가스-증기 복합 사이클:9E/9F 클래스 가스 터빈 Mark VI 캐비닛에서는 버스를 DSVO 서보 밸브, DRLY 트립 릴레이 및 화염 감지기에 분배합니다.
터빈 제어:주 여자기와 보조 여자기를 위한 24V 제어 전원을 제공하고 현장 회로 차단기를 구동합니다.
천연 가스 파이프라인 압축기 스테이션:가변-주파수 여기 변압기에 24V를 분배하고 접촉기를 제어합니다.
해양 FPSO 및 LNG 액화 플랜트:24V DC 배터리 버스로 구동되며 염수 분무, 진동 및 전력망 변동을 견딜 수 있습니다.
관련 모델 비교
| 모델 | 기능 설명 |
|---|---|
| IS200JPDPG1A | 순수 배전판, 신호 피드백 기능 없음 |
| IS200JPDMG1A | 배전 모듈, 퓨즈 보호 및 다중 전원 버스 제공 |
| IS2020RKPSG3A | 고{0}}전압 전원 공급 장치 모듈, +28V/±12V/+5V 버스 제공 |
| IS200EPSMG1A | 여기 전원 공급 장치 모듈, +50V/10A 출력 제공 |
질문과 답변
💡 자주 묻는 질문
Q: 브랜드는 무엇인가요?
나이
Q: 종류는 무엇인가요?
A: 배전 액세서리 카드
Q: 보증은 무엇입니까?
답: 1년
Q. 배송지는 어디인가요?
답: 샤먼
Q. 결제방법은 무엇인가요?
A: T/T
